Todo componente es tán importante en la PC, que la carencia de tán solo un dispositivo hará que la computadora no responda de una o varias maneras. La tarjeta madre es aquella que se encargará de distribuir y administrar esos impulsos eléctricos a cada uno de los diferentes dispositivos. Tal y como fue prometido, les presento a uno de los principales componentes de la PC: Tarjeta Madre.
La tarjeta madre, conocida también como "placa base", es el sóporte de todo componente, es uno de los pilares sobre la cual se fundamenta el rendimiento de la PC. Así, ya no sólo debe estar adecuada a las prestaciones que de ella se esperan tal como: soporte de procesador, velocidad de memoria, tipo de slots, dispositivos, etc; sino que también marcará todos los aspectos físicos ineludibles de ensamblaje, hasta decidir sobre que gabinete se desea instalar el PC, en la cual será el soporte del mismo. La placa base ha evolucionado de forma considerable, se ha hecho la alusión al avance de los buses, zócalos de memoria y microchips.
Muchos de los usuarios siempre piensan que el rendimiento del PC depende exclusivamente de las tarjetas más conocidas como las tarjetas de vídeo, sonido y otras; si bien es cierto, al final, todas dependerán de las prestaciones ofertadas por la propia tarjeta madre y de ella dependerá el rendimiento final del equipo, una tarjeta madre de mala calidad irá, por tanto, en decadencia con los demás componentes.
Una vez que la tarjeta madre ha sido equipada con esta grán cantidad de elementos que se han mencionado, se le llama “Chipset” o conjunto de procesadores. En los computadores Apple a esta tarjeta se le llama "tarjeta lógica" o simplemente mobo.
En la tarjeta madre como ya se mencionaba, podemos encontrar todos los conectores que posibilitan la conexión con otros microprocesadores, los que le permiten la realización de tareas mucho más específicas. De este modo, cuando en un computador comienza un proceso de datos, existen múltiples partes que operan realizando diferentes tareas, cada uno llevando a cabo una parte del proceso. Sin embargo, lo más importante será la conexión que se logra entre el procesador central, también conocido con el nombre de CPU (este se confunde muchas veces con la tarjeta madre, pero la CPU va conectada a esta), y los otros procesadores.
A la hora de elegir la tarjeta madre que utilizaremos en nuestro computador es de suma importancia tener en cuenta las recomendaciones que el fabricante de éste haya realizado en el manual de instrucciones, ya que el instalar placas madre con características no compatibles con los requerimientos del fabricante, hace que estos dispositivos, que por lo general no presentan fallas luego de mucho tiempo de uso, fallen de manera inesperada. También debe fijarse en la velocidad del bus, opciones integradas, puertos USB disponibles, el tipo de procesador y memoria que desea usar etc...

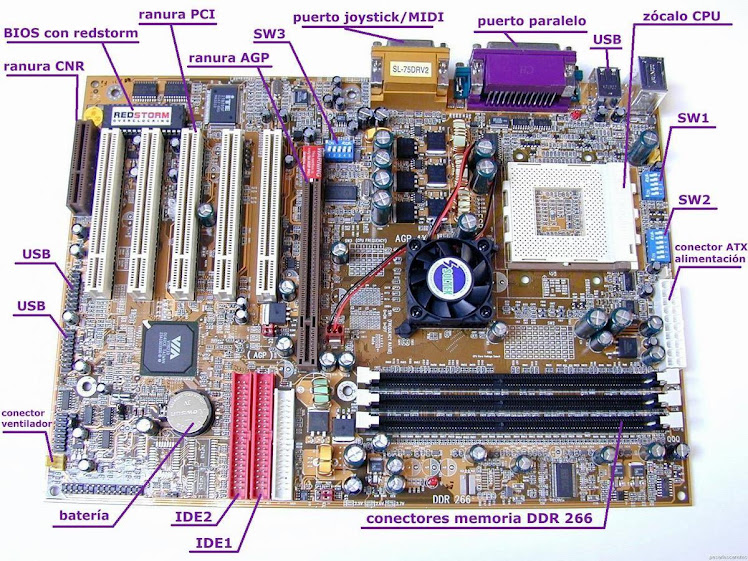

 Partes Tarjeta Madre
A la forma y la disposición de una tarjeta madre se llama el factor de forma. El factor de forma afecta donde van los componentes individuales y la forma del gabinete de la computadora. Hay varios factores específicos de la forma que la mayoría de las tarjetas madres en la PC utilizan, de modo que puedan caber todas las cajas estándares.
El factor de la forma es apenas uno de los muchos estándares que se aplican a las tarjetas madres. Algunos de los otros estándares incluyen:
  • Los zócalos para el microprocesador, determina qué tipo de  unidad central de procesamiento (CPU) utiliza la tarjeta madre.
  • El chipset es parte del sistema lógico de la tarjeta madre y se hace generalmente de dos partes - el puente norte (northbridge) y el puente sur (southbridge). Estos dos "puentes" conectan la CPU con otras piezas de la computadora.
  • BIOS ROM - (Basic Input/Output System, Sistema básica de la entrada/salida) controla las funciones más básicas de la computadora y realiza una autoprueba cada vez que usted la enciende. Una característica de algunos sistemas de doble BIOS, es que proporcionan una reserva en caso de que una falle o en caso de error durante la actualización.
  • El tiempo real del chip del reloj, es una bateria que mantiene los ajustes basicos y el tiempo del sistema.
Hay diferentes factores de formas de tarjetas madre. El factor forma se refiere a las dimensiones físicas y al tamaño de la tarjeta madre. Los tipos de factor forma que generalmente se encuentran son:
Full AT = Se le llama así porque es igual al diseño de la tarjeta madre IBM AT original. Esto permite a tarjetas de hasta 12 pulgadas de ancho y 13.8 pulgadas de profundidad. El conector de teclado y los conectores de los slots deben estar colocados en los lugares especificados por los requerimientos para que correspondan con los agujeros en el case.
Baby AT = En este tipo de tarjeta madre el microprocesador esta colocado en la parte de enfrente de la tarjeta madre e incluye un conector para voltajes de solo 12v y 5 v. Esta tarjeta posee el inconveniente de que para enfriar el microprocesador se necesita un ventilador en el microprocesador.
ATX = El tamaño es generalmente de 12 pulgadas de ancho y 9.6 pulgadas de alto, esto deja colocar 1 slot AGP, 2 PCI, 1 PCI o ISA y 3 slots ISA. La ATX ubica los montajes de la CPU y de la memoria RAM lejos de las tarjetas de expansión y cerca del ventilador de la fuente de energía, lo cual permite un mejor enfriamiento además que el microprocesador se puede actualizar fácilmente. Otra característica llamada conmutación por software (soft switching) es que las funciones de encendido y apagado pueden controlarse mediante la tarjeta madre.
También existe la versión mini-ATX que tiene un tamaño de pulgadas por 9.6 de largo lo que permite colocar 1 slot AGP, 2 PCI, 1 PCI o ISA.
LPX = Las especificaciones de la tarjeta LPX y Mini-LPX en realidad no son factores de forma porque carecen de un estándar de tarjeta madre específico, más bien son un diseño general de tarjeta de madre. Originalmente desarrollado por Western Digital para computadoras de escritorio para reducir el  tamaño de las cajas  y espacio. Este tipo de factor generalmente se encuentra en las computadoras Compaq, Hewlett Packard, Digital, Packard bell, y algunos fabricantes de tarjetas madre los cuales cada uno le ha dado al diseño su propia variación de especificación original. Debido a que no hay un estándar en toda la industria para esta tarjeta, los usuarios que compran estos sistemas no pueden actualizar sus PC sin cambiar la tarjeta madre.
NLX = Este diseño de la tarjeta tiene soporte para las nuevas tecnologías tales como AGP, USB y otras. Permite fácil acceso a los componentes y ofrece mayor flexibilidad para funciones a nivel del sistema. Esta diseñado para facilitar el mantenimiento típicamente de 8.8 por 13 pulgadas.
Tiene un conector tipo Riser Board en el lateral de la Placa Base donde se conecta una tarjeta con los slots de expansión. De esta forma las tarjetas quedan paralelas a la Placa Base.

Las ranuras y los puertos encontrados en una placa base incluyen:

  • La interconexión de componentes periféricos (PCI) Peripheral Component Interconnect - las conexiones para el vídeo, el sonido y las tarjetas de capturar videos, así como tarjetas de red.
  • Puertos Acelerados Gráficos (AGP) Accelerated Graphics Port -puertos dedicados para las tarjetas de video.
  •  Bus de serie universal o Firewire - Universal Serial Bus or Firewire - periféricos externos.
  • Ranuras de la memoria

Algunas tarjetas madre también incorporan nuevos avances tecnológicos:

  • Matriz redundante de discos independiente (RAID) Redundant Array of Independent Discs - los reguladores permiten que la computadora reconozca múltiples drivers como un solo drivers.
  • El PCI Express es el más nuevo protocolo que actúa más como una red que un bus. Puede eliminar la necesidad de otros puertos, incluyendo el puerto de AGP.
  • En vez de compaginar los plug en las tarjetas, algunos motherboards tienen un sonido integrado, red, video u otro soporte periférico.
 Placa Base

1. Sockets & CPUs

El CPU es la primera cosa que viene a la mente cuando mucha gente piensa sobre la velocidad y el funcionamiento de una computadora. Cuanto más rápido es el procesador, más rápidamente será la computadora. En los primeros días en que fueron creadas las computadoras PC, todos los procesadores tenían el mismo sistema de pins que conectarían el CPU con la tarjeta madre, llamado  Pin Grid Array (PGA). Estos pins cabían en un determinado socket llamado Socket7. Esto significaba que cualquier procesador cabría en cualquier tarjeta madre.
 Socket y CPU
Actualmente los zócalos a menudo se nombran de acuerdo al número de pins en el PGA. Los zócalos más comúnmente usados son:
  • Socket 478 - para procesadores más viejos de Pentium y Celeron
  • Socket 754 - para AMD Sempron y algunos procesadores Athlon AMD
  • Socket 939 - para procesadores más nuevos y más rápidos de AMD Athlon
  • Socket A - para  procesadores más viejos de AMD Athlon
Los más nuevos CPU de Intel no tienen un PGA. Tienen un LGA conocido como Zócalo T. LGA significa Land Grid Array. Un LGA es diferente de un PGA en que los pins son realmente piezas del zócalo, no del CPU.
Cualquier persona que tiene un CPU específico en su mente debe seleccionar una tarjeta madre basada en ese CPU. Por ejemplo, si usted desea utilizar una de los nuevos chips multi-core hechos por Intel o AMD, usted necesitará seleccionar una tarjeta madre con el zócalo correcto para esos chips. Los CPU simplemente no cabrán en los zócalos que no coincidan con su PGA.

2. Chipset

El chipset es el "nexo" que conecta el microprocesador con el resto de la tarjeta madre y por lo tanto con el resto de la computadora. En una PC, consiste en dos partes básicas -- el puente norte y el puente sur. Todos los varios componentes de la computadora se comunican con el CPU a través del chipset. El puente norte conecta directamente con el procesador vía el bus frontal (FSB - front side bus). Un regulador de la memoria está situado en el puente norte, el cual le da al CPU el acceso rápido a la memoria. El puente norte también conecta con los buses AGP o PCI y con la memoria de sí misma.

Chipset
El puente sur es más lento que el puente norte, y la información del CPU tiene que pasar a través del puente norte antes de llegar al puente sur. Otros buses conectan el puente sur con el bus del PCI, los puertos del USB y las conexiones del disco duro del IDE o de SATA.
La selección del chipset y del CPU van de común acuerdo, porque los fabricantes optimizan chipsets para trabajar con CPUs específicos. El chipset es una pieza integrada en la tarjeta madre, así que no puede ser removida o actualizada. Esto significa que el zócalo de la tarjeta madre debe caber no solamente en el CPU, el chipset de la tarjeta madre debe trabajar óptimo con el CPU.

3. Velocidad del Bus

Un bus es simplemente un circuito que conecta una parte de la tarjeta madre con otra. Cuanto más datos un bus pueda dirigir al mismo tiempo, más rápidamente permite que la información viaje. La velocidad del bus, medida en los megaciclos (MHz), se refiere a cuánto datos pueden moverse a través del bus.
La velocidad del bus refiere generalmente a la velocidad del bus frontal (FSB), que conecta el CPU con el puente norte. Las velocidades FSB pueden extenderse a partir de 66 megaciclos sobre a 800 megaciclos. Puesto que el CPU alcanza el regulador de la memoria a través del puente norte, la velocidad FSB puede afectar dramáticamente el funcionamiento de una computadora.

Aquí están algunos de los otros buses encontrados en una tarjeta madre:

  • El bus posterior conecta el CPU con el cache nivel 2 (L2), también conocido como cache secundario o externo. El procesador determina la velocidad del bus posterior.
  •  El bus de la memoria conecta el puente norte con la memoria.
  • El bus IDE o ATA conecta el puente sur con las unidades de disco.
  • El bus AGP conecta la tarjeta video con la memoria y el CPU. La velocidad del bus AGP es generalmente 66 megaciclos (MHz).
  • El bus PCI conecta ranuras del PCI con el puente sur. En la mayoría de los sistemas, la velocidad del bus del PCI es 33 megaciclos. También el PCI es compatible con el PCI Express, que es mucho más rápido que el PCI pero sigue siendo compatible con software actual y los sistemas operativos. El PCI Express es idóneo para substituir los buses del PCI y AGP
    Mientras más rápida la velocidad del bus de una computadora, más rápido operará - a un punto. Una velocidad rápida del bus no puede compensar un procesador o un chipset lento.
Tarjeta Madre MAC
El puerto USB (Universal Serial Bus), es una interfaz que mejora completamente la velocidad de transmisión de datos comparada con los puertos COM y paralelo. Una ventaja de este puerto es que se pueden llegar a colocar 127 dispositivos por 1 puerto de este tipo, usando Hub o concentradores.
El puerto COM, (puerto de comunicaciones, prácticamente superado por USB) lo que hace es transmitir bit a bit por un canal. Es usado habitualmente para conectar un cable de consola a un router, para conectar un Módem 56Kb, o cualquier otro tipo de periférico que requiera transmisión de datos, ya sea un cable para conectar el teléfono móvil, o la agenda electrónica.
En la tarjeta madre también dispondremos de 2 puertos PS/2, a los cuales se les conecta el teclado y el ratón, normalmente el PS/2 más cercano a la tarjeta (están uno encima del otro) sirve para conectar el teclado.
El puerto paralelo, a diferencia del puerto COM, transfiere por varios canales, así que gana velocidad de transmisión, lo malo es que es poco fiable, y los fabricantes advierten que su longitud máxima debe de ser de 5 metros.
Este puerto, ya no es muy utilizado, pero se usa para conectar normalmente una impresora o un escáner, también podía servir para conectar dos equipos por cable directo, de puerto paralelo a puerto paralelo, pero las prestaciones del puerto USB está dejando atrás a estos dos puertos.
De estos 3 tipos de puertos, el que está ganando terreno es USB, por dos razones esenciales, su velocidad, y la cantidad de dispositivos que se pueden llegar a conectar. Respecto a velocidades, el puerto USB puede llegar a transferir de 1,5 Mb/segundo a 12 Mb/s; un puerto paralelo entre 600 Kb/s a 1,5 Mb/s y un puerto COM puede llegar hasta 112 Kb/s.
Como se dijo antes el bus de la tarjeta madre son los canales por donde circulan los datos que van y vienen del microprocesador. Con la aparición de microprocesadores muy rápidos se desperdiciaba parte de su potencia debido a que el bus hacía de cuello de botella, atascando los datos y haciendo esperar al microprocesador hasta que estuvieran disponibles.
Cuando el bus ISA de 8 MHz quedó obsoleto, aparecieron nuevas tecnologías como el Vesa Local Bus y el PCI, que ampliaban el ancho de banda de 16 hasta 32 bits. El resultado fue una mejora en el rendimiento al transferir dos veces más rápido la información (de 16 a 32 bits) en una misma operación.
El Sistema AGP, un tipo de ranura en las tarjetas madre a partir de Pentium II, permite eliminar el cuello de botella que se generaba entre el procesador y la tarjeta gráfica.
AGP a una velocidad de 2x a 133 MHz, alcanza una máxima de 528 Mb/s, y el último Standard en tarjetas madre incluye ya AGP 4x a 400 Mhz.
El bus AGP no depende únicamente de la memoria de la tarjeta gráfica, sino que también permite cargar las texturas en la RAM principal el PC, es decir, ya no se limita a la capacidad de la memoria de la tarjeta gráfica; con esto se aprecia un aumento de imágenes por segundo, mayor calidad gráfica y la reproducción de vídeo más nítida.
Una placa base actual debería de disponer de una ranura AGP para la tarjeta gráfica, cuatro o cinco PCI y, al menos, dos USB, dos puertos COM, y un puerto paralelo.
Asi ó Mas Frio

Diagnóstico de la tarjeta madre

Podemos hacer varias cosas:
Cuando tienes un problema donde sospechas de la tarjeta madre, ejemplo, no ves una imagen en el monitor, prueba la tarjeta madre fuera del gabinete para asegurar que no haya un contacto falso entre la tarjeta y el gabinete.
Aquí Vemos Una Imágen
  1. Podemos resolver muchos problemas también desconectando el cable de corriente de la fuente de poder y presionando el botón de encender por varios segundos. Esto ayuda a descargar la corriente en los capacitares de la tarjeta madre. Esta ha sido la solución a muchos problemas con dispositivos USB.
  2. Desconecta todos los dispositivos de la tarjeta madre y solo deja los necesarios para iniciar el sistema operativo, asi como el RAM, tarjeta de video y el disco duro principal. En las situaciones donde no enciende el monitor, desconecta todo. Una prueba básica para ver si la tarjeta madre está viva y respondiendo adecuadamente, es desconectar un chip de RAM y encender la computadora. Si todo está conectado correctamente y la tarjeta madre está en buenas condiciones, debes escuchar unos pitidos.
  3. No nos olvidemos de uno de los pasos más básicos: Reiniciar o Actualizar el BIOS
  4. Prueba otros dispositivos con la tarjeta madre cuales tu sabes que funcionan en otra tarjeta madre (RAM, Disco Duro, Tarjetas de video, sonido, LAN, modems, etc)
  5. Usa PC-Check, tambien incluido en Hiren's Boot CD.
Como detalle muy importante, ya que casi siempre cuando hay algun error presente en la computadora, muchos usuarios piensan que cualquier error puede ser a causa por un virus; dejenme mostrales el verdadero virus.
Polvo? No Para Nada, El Error Fue Por Un Virus
Espero les haya agradado el Tutorial informativo acerca de la Tarjeta Madre, cualquier informacion que crean ustedes que sea util para poder complementar este Tutorial, con gusto pueden hacermelo saber, ya sea agregando un comentario o por MP al los usuarios: Mahasnake y/o erdevilpsp. Recuerden, esperamos comentarios para ver si les gustó el Tutorial o claro para criticar si es necesario XD. Nos veremos proximamente con el siguiente Tutorial.

sábado, 16 de abril de 2011

partes de la targeta madre

   El Bus:          Es el que envía la información entre las     tarjet5.jpg (25080 bytes)PCI, EISA y los nuevos estándares: AGP para tarjetas de vídeo y el Universal Serial Bus USB (Bus serial universal).  componentes externos al PC. AGP, PCI y EISA.   El socket:           La tarjeta principal viene con un zócalo de tarjet6.jpg (16779 bytes)CPU del tipo ZIF (zero insertion force) que permite insertarla CPU sin presión alguna.   * Levante la palanca del zócalo.        zócalo.    * Baje la palanca del zócalo.



El procesador:
   El procesador es el  elemento central del  proceso de procesamiento wpe1C.jpg (11284 bytes)de datos.
    Se encuentra equipado con buses de direcciones,de datos y de control, que le permiten llevar cabo sus tareas.







RAM que se encuentra  compuesta por uno o
varios SIMM o DIMM  de Ram
wpe23.jpg (14418 bytes)   La tarjeta principal  contiene la memoria


(Volver al indice).




      SIMM Y DIMM
                                       wpe27.jpg (19214 bytes)            Generalmente los sockets  tipo distribuidos en bancos de dos
   SIMM    cada  uno.  En   algunas tarjetas para   microprocesadores
  486, estos bancos son de 4 SIMM. Cuando  se utilizan DIMM, se
  puede   instalar sólo uno de  ellos.






            La batería es el componente encargado de suministrar energía a la memoria CMOS que
guarda los datos de la configuración del Setup.
            La memoria CMOS de la BIOS tiene como particularidad el bajo consumo de corriente
por lo que una simple batería puede suministrarle energía suficiente para su funcionamiento
normal.
(Volver al




            Generalmente,las computadoras de marca poseen un conector de tipo mini DIN. De poseer

un teclado con conector que no coincida con el de la computadora,puede adquirirse un adaptadorque soluciona el problema sin necesidad de  cambiar ninguno de los dispositivo.



 Disipador del calor y el ventilador:


potencia, se debe instalar sobre estos, un disipador de calor con su respectivo ventilador . La base
del microprocesador posee los seguros para sostener el disipador. Asegúrese de que quede
haciendo contacto directo con el microprocesador.





tales como el disco flexible, las unidades de disco duro,wpe2C.jpg (10749 bytes) las unidades de disco flexible, las
unidades   de CD ROM, etc. También se catalogan dentro de
            Estos son los que comunican las tarjetas con los dispositivos internos de la unidad central,
esta clase de cables, los que comunican los conectores externos
como el paralelo y el serial con la tarjeta principal.

 Cables externos:

                                                   wpe30.jpg (27780 bytes)     Son los cables que comunican o que dan alimentación de
               voltajes a los dispositivos externos de un  sistema de cómputo. En
                   esta clase de cables podemos encontrar el cable paralelo entre la
               unidad central y la impresora, el cable serial que comunica la
               unidad central con el módem externo, los  cables de tres líneas
                                          que llevan la corriente alterna a la unidad central, el monitor y la impresora.



          *










Jumper

             wpeA.jpg (4236 bytes)                    Jumper pequeño conductor de cobre cubiertowpe9.jpg (4953 bytes)
          de  plástico negro utilizado para   unir  dos pines y
          completar un circuito.
 Diferentes conectores:El conector para unidades de disquete.    wpe31.jpg (24276 bytes)      * Los conectores seriales             * Conector paralelo            * Conector de pared             * Conector AGP            * Conector SCSI
            Debido a que los microprocesadores de las últimas generaciones, son de alto consumo de
La Bateria:


partes del computador de casi todos los
computadores que vienen hoy en día es





- Son los tres tipos de ranuras compatibles con las tarjetas madre para la conexión con






    * Inserte la CPU y asegúrese con el pin 1 del

tarjeta madre

Qué es una tarjeta madre ?

La tarjeta madre es el componente más importante de un computador, ya que en él se integran y coordinan todos los demás elementos que permiten su adecuado funcionamiento. De este modo, una tarjeta madre se comporta como aquel dispositivo que opera como la plataforma o circuito principal de una computadora.
La tremenda importancia que posee una tarjeta madre radica en que, en su interior, se albergan todos los conectores que se necesitan para cobijar a las demás tarjetas del computador. De esta manera, una tarjeta madre cuenta con los conectores del procesador, de la memoria RAM, del Bios, asi como también, de las puertas en serie y las puertas en paralelo. En este importante tablero es posible encontrar también los conectores que permiten la expansión de la memoria y los controles que administran el buen funcionar de los denominados accesorios periféricos básicos, tales como la pantalla, el teclado y el disco duro.
Una vez que la tarjeta madre ha sido equipada con esta gran cantidad de elementos que se han mencionado, se le llama “Chipset” o conjunto de procesadores. En los computadores Apple a esta tarjeta se le llama "tarjeta lógica" o simplemente mobo.
La tarjeta madre es también la llamada “Placa Central” del computador, y como ya se mencionaba, en ella podemos encontrar todos los conectores que posibilitan la conexión con otros microprocesadores, los que le permiten la realización de tareas mucho más específicas. De este modo, cuando en un computador comienza un proceso de datos, existen múltiples partes que operan realizando diferentes tareas, cada uno llevando a cabo una parte del proceso. Sin embargo, lo más importante será la conexión que se logra entre el procesador central, también conocido con el nombre de CPU (este se confunde muchas veces con la tarjeta madre, pero la CPU va conectada a esta), y los otros procesadores.
A la hora de elegir la tarjeta madre que utilizaremos en nuestro computador es de suma importancia tener en cuenta las recomendaciones que el fabricante de éste haya realizado en el manual de instrucciones, ya que el instalar placas madre con características no compatibles con los requerimientos del fabricante, hace que estos dispositivos, que por lo general no presentan fallas luego de mucho tiempo de uso, fallen de manera inesperada.
La tarjeta madre es el componente más importante de un computador. Es el dispositivo que funciona como la plataforma o circuito principal de una computadora, integra y coordina todos los sus demás elementos. Tambien es conocida como placa base, placa central, placa madre, tarjeta madre o Board (en inglés motherboard, mainboard).
La tarjeta madre es un tablero que contiene todos los conectores que se necesitan para conectar las demás tarjetas del computador. Una tarjeta madre alberga los conectores del procesador, memoria RAM, Bios, puertas en serie, puertas en paralelo, expansión de la memoria, pantalla, teclado, disco duro, enchufes. Una vez que la tarjeta madre ha sido equipada con esta los elementos que se han mencionado, se le llama “Chipset” o conjunto de procesadores.
El primer componente de un ordenador es la placa madre (también denominada "placa base"). La placa madre es el concentrador que se utiliza para conectar todos los componentes esenciales del ordenador.
Placa madre


Como su nombre lo indica, la placa madre funciona como una placa "materna", que toma la forma de un gran circuito impreso con conectores para tarjetas de expansión, módulos de memoria, el procesador, etc.

Características

Existen muchas maneras de describir una placa madre, en especial las siguientes:

Factor de forma de la placa madre

El término factor de forma (en inglés <em>form factor</em>) normalmente se utiliza para hacer referencia a la geometría, las dimensiones, la disposición y los requisitos eléctricos de la placa madre. Para fabricar placas madres que se puedan utilizar en diferentes carcasas de marcas diversas, se han desarrollado algunos estándares:
  • AT miniatura/AT tamaño completo es un formato que utilizaban los primeros ordenadores con procesadores 386 y 486. Este formato fue reemplazado por el formato ATX, cuya forma favorecía una mejor circulación de aire y facilitaba a la vez el acceso a los componentes.
  • ATX: El formato ATX es una actualización del AT miniatura. Estaba diseñado para mejorar la facilidad de uso. La unidad de conexión de las placas madre ATX está diseñada para facilitar la conexión de periféricos (por ejemplo, los conectores IDE están ubicados cerca de los discos). De esta manera, los componentes de la placa madre están dispuestos en paralelo. Esta disposición garantiza una mejor refrigeración.
    • ATX estándar: Tradicionalmente, el formato del estándar ATX es de 305 x 244 mm. Incluye un conector AGP y 6 conectores PCI.
    • micro-ATX: El formato microATX resulta una actualización de ATX, que posee las mismas ventajas en un formato más pequeño (244 x 244 mm), a un menor costo. El Micro-ATX incluye un conector AGP y 3 conectores PCI.
    • Flex-ATX: FlexATX es una expansión del microATX, que ofrece a su vez una mayor flexibilidad para los fabricantes a la hora de diseñar sus ordenadores. Incluye un conector AGP y 2 conectores PCI.
    • mini-ATX: El miniATX surge como una alternativa compacta al formato microATX (284 x 208 mm) e incluye a su vez, un conector AGP y 4 conectoresPCI en lugar de los 3 del microATX. Fue diseñado principalmente para mini-PC (ordenadores barebone).
  • BTX: El formato BTX (Tecnología Balanceada Extendida), respaldado por la marca Intel, es un formato diseñado para mejorar tanto la disposición de componentes como la circulación de aire, la acústica y la disipación del calor. Los distintos conectores (ranuras de memoria, ranuras de expansión) se hallan distribuidos en paralelo, en el sentido de la circulación del aire. De esta manera, el microprocesador está ubicado al final de la carcasa, cerca de la entrada de aeración, donde el aire resulta más fresco. El cable de alimentación del BTX es el mismo que el de la fuente de alimentación del ATX. El estándar BTX define tres formatos:
    • BTX estándar, con dimensiones estándar de 325 x 267 mm;
    • micro-BTX, con dimensiones reducidas (264 x 267 mm);
    • pico-BTX, con dimensiones extremadamente reducidas (203 x 267 mm).
  • ITX: el formato ITX (Tecnología de Información Extendida), respaldado por Via, es un formato muy compacto diseñado para configuraciones en miniatura como lo son las mini-PC. Existen dos tipos de formatos ITX principales:
    • mini-ITX, con dimensiones pequeñas (170 x 170 mm) y una ranura PCI;
    • nano-ITX, con dimensiones muy pequeñas (120 x 120 mm) y una ranura miniPCI. Por esta razón, la elección de la placa madre y su factor de forma dependen de la elección de la carcasa. La tabla que se muestra a continuación resume las características de los distintos factores de forma.




Factor de formaDimensiones Ranuras
ATX305 x 244 mm AGP/6 PCI
microATX305 x 244 mm AGP/3 PCI
FlexATX229 x 191 mm AGP/2 PCI
Mini ATX284 x 208 mm AGP/4 PCI
Mini ITX170 x 244 mm 1 PCI
Nano ITX120 x 244 mm 1 MiniPCI
BTX325 x 267 mm 7
microBTX264 x 267 mm 4
picoBTX203 x 267 mm 1

Componentes integrados

La placa madre contiene un cierto número de componentes integrados, lo que significa a su vez que éstos se hallan integrados a su circuito impreso:
  • el chipset, un circuito que controla la mayoría de los recursos (incluso la interfaz de bus con el procesador, la memoria oculta y la memoria de acceso aleatorio, las tarjetas de expansión, etc.),
  • el reloj y la pila CMOS,
  • el BIOS,
  • el bus del sistema y el bus de expansión.


De esta manera, las placas madre recientes incluyen, por lo general, numerosos dispositivos multimedia y de red integrados que pueden ser desactivados si es necesario:
  • tarjeta de red integrada;
  • tarjeta gráfica integrada;
  • tarjeta de sonido integrada;
  • controladores de discos duros actualizados.

El chipset

El chipset es un circuito electrónico cuya función consiste en coordinar la transferencia de datos entre los distintos componentes del ordenador (incluso el procesador y la memoria). Teniendo en cuenta que el chipset está integrado a la placa madre, resulta de suma importancia elegir una placa madre que incluya un chipset reciente para maximizar la capacidad de actualización del ordenador.
Algunos chipsets pueden incluir un chip de gráficos o de audio, lo que significa que no es necesario instalar una tarjeta gráfica o de sonido. Sin embargo, en algunos casos se recomienda desactivarlas (cuando esto sea posible) en la configuración del BIOS e instalar tarjetas de expansión de alta calidad en las ranuras apropiadas.

El reloj y la pila CMOS

El reloj en tiempo real (o RTC) es un circuito cuya función es la de sincronizar las señales del sistema. Está constituido por un cristal que, cuando vibra, emite pulsos (denominados pulsos de temporizador) para mantener los elementos del sistema funcionando al mismo tiempo. La frecuencia del temporizador (expresada en MHz) no es más que el número de veces que el cristal vibra por segundo, es decir, el número de pulsos de temporizador por segundo. Cuanto más alta sea la frecuencia, mayor será la cantidad de información que el sistema pueda procesar.
Cuando se apaga el ordenador, la fuente de alimentación deja inmediatamente de proporcionar electricidad a la placa madre. Al encender nuevamente el ordenador, el sistema continúa en hora. Un circuito electrónico denominado CMOS (Semiconductor de óxido metálico complementario), también llamado BIOS CMOS, conserva algunos datos del sistema, como la hora, la fecha del sistema y algunas configuraciones esenciales del sistema.
El CMOS se alimenta de manera continua gracias a una pila (pila tipo botón) o bien a una pila ubicada en la placa madre. La información sobre el hardware en el ordenador (como el número de pistas o sectores en cada disco duro) se almacena directamente en el CMOS. Como el CMOS es un tipo de almacenamiento lento, en algunos casos, ciertos sistemas suelen proceder al copiado del contenido del CMOS en la memoria RAM (almacenamiento rápido); el término "memoria shadow" se utiliza para describir este proceso de copiado de información en la memoria RAM.
El "semiconductor de óxido metálico complementario" es una tecnología de fabricación de transistores, la última de una extensa lista que incluye a su vez la TTL (lógica transistor-transistor), el TTLS (lógica transistor-transistor Schottky) (más rápido) o el NMOS (Semiconductor de óxido metálico de canal negativo) y el PMOS (Semiconductor de óxido metálico de canal positivo).
El CMOS permite la ejecución de numerosos canales complementarios en un solo chip. A diferencia de TTL o TTLS, el CMOS es mucho más lento, pero reduce notoriamente el consumo de energía; esta es la razón por la que se utiliza como reloj de ordenadores alimentados a pilas. A veces, el término CMOS se utiliza erróneamente para hacer referencia a los relojes de ordenadores.
Cuando la hora del ordenador se reinicia de manera continua o si el reloj se atrasa, generalmente sólo debe cambiarse la pila.

El BIOS

El BIOS (Sistema básico de entrada y salida) es el programa que se utiliza como interfaz entre el sistema operativo y la placa madre. El BIOS puede almacenarse en la memoria ROM (de sólo lectura, que se puede escribir únicamente) y utiliza los datos almacenados en el CMOS para buscar la configuración del hardware del sistema.
El BIOS se puede configurar por medio de una interfaz (llamada Configuración del BIOS), a la que se accede al iniciarse el ordenador presionando una tecla (por lo general, la tecla Supr. En realidad, la configuración del BIOS se utiliza sólo como interfaz para configuración; los datos se almacenan en el CMOS. Para obtener más información, se aconseja consultar el manual de su placa madre).


Socket del procesador

El procesador (también denominado microprocesador) no es más que el cerebro del ordenador. Ejecuta programas a partir de un conjunto de instrucciones. El procesador se caracteriza por su frecuencia, es decir la velocidad con la cual ejecuta las distintas instrucciones. Esto significa que un procesador de 800 MHz puede realizar 800 millones de operaciones por segundo.
La placa madre posee una ranura (a veces tiene varias en las placas madre de multiprocesadores) en la cual se inserta el procesador y que se denomina socket del procesador o ranura.
  • Ranura: Se trata de un conector rectangular en el que se inserta un procesador de manera vertical.
  • Socket: Además de resultar un término general, también se refiere más específicamente a un conector cuadrado con muchos conectores pequeños en los que se inserta directamente el procesador.


Dentro de estos dos grandes grupos, se utilizan diferentes versiones, según del tipo de procesador. Más allá del tipo de socket o ranura que se utilice, es esencial que el procesador se inerte con suavidad para que no se doble ninguna clavija (existen cientos de ellas). Para insertarlos con mayor facilidad, se ha creado un concepto llamado ZIF (Fuerza de inserción nula). Los sockets ZIF poseen una pequeña palanca que, cuando se levanta, permite insertar el procesador sin aplicar presión. Al bajarse, ésta mantiene el procesador en su lugar.
Por lo general, el procesador posee algún tipo de dispositivo infalible con la forma de una esquina con muescas o marcas coloridas, que deben ser alineadas con las marcas respectivas del socket.
Ventiladores y radiadores



Dado que el procesador emite calor, se hace necesario disiparlo afín de evitar que los circuitos se derritan. Esta es la razón por la que generalmente se monta sobre un disipador térmico (también llamado ventilador o radiador), hecho de un metal conductor del calor (cobre o aluminio) a fin de ampliar la superficie de transferencia de temperatura del procesador. El disipador térmico incluye una base en contacto con el procesador y aletas para aumentar la superficie de transferencia de calor. Por lo general, el enfriador está acompañado de un ventilador para mejorar la circulación de aire y la transferencia de calor. La unidad también incluye un ventilador que expulsa el aire caliente de la carcasa, dejando entrar el aire fresco del exterior.

Conectores de la RAM

La RAM (Memoria de acceso aleatorio) se utiliza para almacenar datos mientras se ejecuta el ordenador; sin embargo, los contenidos se eliminan al apagarse o reiniciarse el ordenador, a diferencia de los dispositivos de almacenamiento masivo como los discos duros, que mantienen la información de manera segura, incluso cuando el ordenador se encuentra apagado. Esta es la razón por la que la memoria RAM se conoce como "volátil".
Entonces, ¿por qué debería uno utilizar la RAM, cuando los discos duros cuestan menos y posen una capacidad de almacenamiento similar? La respuesta es que la RAM es extremadamente rápida a comparación de los dispositivos de almacenamiento masivo como los discos duros. Tiene un tiempo de respuesta de alrededor de unas docenas de nanosegundos (cerca de 70 por DRAM, 60 por EDO RAM y 10 por SDRAM; sólo 6 ns por DDR SDRAM) a diferencia de unos pocos milisegundos en los discos duros.
La memoria RAM se presenta en forma de módulos que se conectan en los conectores de la placa madre.

Ranuras de expansión

Las Ranuras de expansión son compartimientos en los que se puede insertar tarjetas de expansión. Éstas son tarjetas que ofrecen nuevas capacidades o mejoras en el rendimiento del ordenador. Existen varios tipos de ranuras:
  • Ranuras ISA (Arquitectura estándar industrial): permiten insertar ranuras ISA. Las más lentas las de 16 bits.
  • Ranuras VLB (Bus Local Vesa): este bus se utilizaba para instalar tarjetas gráficas.
  • Ranuras PCI (Interconexión de componentes periféricos): se utilizan para conectar tarjetas PCI, que son mucho más rápidas que las tarjetas ISA y se ejecutan a 32 bits.
  • Ranura AGP (Puerto gráfico acelerado): es un puerto rápido para tarjetas gráficas.
  • Ranuras PCI Express (Interconexión de componentes periféricos rápida): es una arquitectura de bus más rápida que los buses AGP y PCI.
  • Ranura AMR (Elevador de audio/módem): este tipo de ranuras se utiliza para conectar tarjetas miniatura construidas para PC.


Tarjeta PCI

Los conectores de entrada y salida.

La placa madre contiene un cierto número de conectores de entrada/salida reagrupados en el panel trasero.
Conectores en el panel trasero



La mayoría de las placas madre tienen los siguientes conectores:
  • Un puerto serial que permite conectar periféricos antiguos;
  • Un puerto paralelo para conectar impresoras antiguas;
  • Puertos USB (1.1 de baja velocidad o 2.0 de alta velocidad) que permiten conectar periféricos más recientes;
  • Conector RJ45 (denominado LAN o puerto Ethernet) que permiten conectar el ordenador a una red. Corresponde a una tarjeta de red integrada a la placa madre;
  • Conector VGA (denominado SUB-D15) que permiten conectar el monitor. Este conector interactúa con la tarjeta gráfica integrada;
  • Conectores de audio (línea de entrada, línea de salida y micrófono), que permiten conectar altavoces, o bien un sistema de sonido de alta fidelidad o un micrófono. Este conector interactúa con la tarjeta de sonido integrada.
